طراحی و تولید باکس الکترونیک اختصاصی

طراحی و ساخت باکس الکترونیکی اختصاصی با پرینت سه‌بعدی

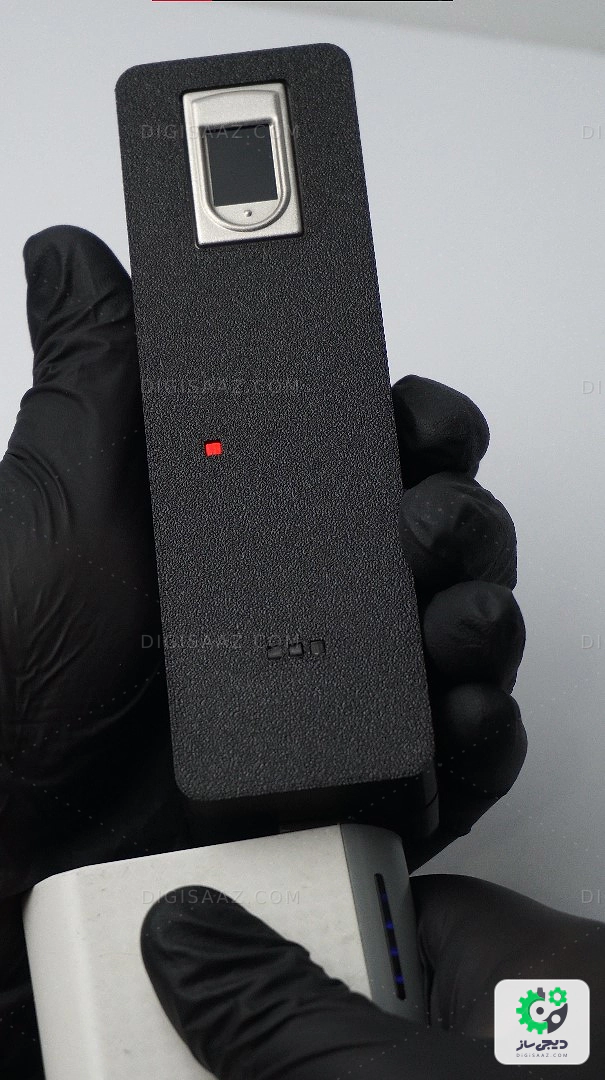

در این پروژه، یک باکس الکترونیکی اختصاصی برای مجموعه‌ای شامل سنسور اثر انگشت، بردهای کنترلی، سیم‌کشی داخلی، نشانگرهای LED و درگاه USB طراحی و تولید شد. هدف اصلی پروژه، تبدیل مجموعه‌ای از قطعات الکترونیکی پراکنده به یک محصول یکپارچه، قابل‌حمل و مناسب برای استفاده روزمره بود.

باکس‌های آماده موجود در بازار معمولاً ابعاد، محل اتصالات و فضای داخلی مناسبی برای پروژه‌های الکترونیکی سفارشی ندارند. به همین دلیل، طراحی بدنه از ابتدا و براساس ابعاد واقعی قطعات انجام شد تا تمام اجزای الکترونیکی با دقت در محل مشخص خود قرار بگیرند.

طراحی سه‌بعدی باکس در SolidWorks

مدل سه‌بعدی این باکس در نرم‌افزار SolidWorks طراحی شد. پیش از شروع طراحی، ابعاد سنسور اثر انگشت، بردهای الکترونیکی، کانکتور USB و سایر اجزای داخلی اندازه‌گیری شد تا فضای کافی برای نصب قطعات و عبور سیم‌ها در نظر گرفته شود.

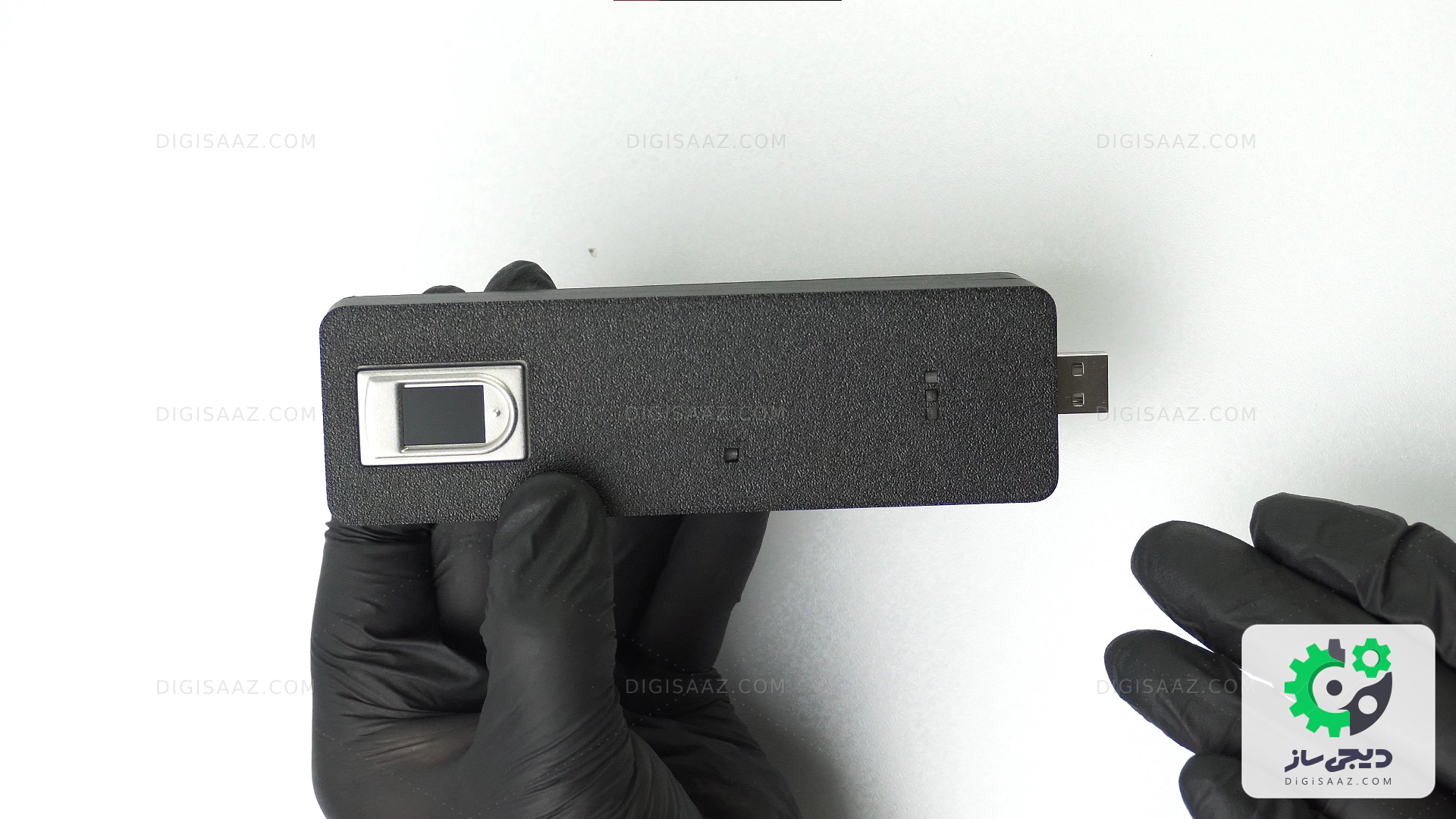

در طراحی بدنه، محل قرارگیری سنسور اثر انگشت در قسمت جلویی، خروجی USB در انتهای باکس و شیارهای موردنیاز برای نمایش وضعیت LEDها مشخص شد. همچنین فضای داخلی به شکلی طراحی شد که بردها و سیم‌کشی‌ها بدون ایجاد فشار یا جابه‌جایی داخل محفظه قرار بگیرند.

بدنه این محصول از دو بخش اصلی تشکیل شده است. درپوش پشتی به‌صورت چفتی طراحی شد تا امکان مونتاژ و دسترسی به قطعات داخلی بدون نیاز به پیچ فراهم باشد. این ساختار علاوه بر ساده‌تر کردن مونتاژ، ظاهر نهایی محصول را یکدست‌تر و حرفه‌ای‌تر کرده است.

نمونه‌سازی و پرینت سه‌بعدی باکس الکترونیکی

پس از تکمیل مدل‌سازی سه‌بعدی، فایل طراحی برای تولید به روش پرینت سه‌بعدی FDM آماده شد. نمونه نهایی با متریال PLA+ و ارتفاع لایه 200 میکرون یا 0.2 میلی‌متر پرینت شد.

استفاده از PLA+ باعث شد بدنه در کنار کیفیت ظاهری مناسب، استحکام کافی برای محافظت از قطعات الکترونیکی و استفاده روزمره داشته باشد. تنظیم دقت چاپ روی 200 میکرون نیز تعادل مناسبی میان کیفیت سطح، جزئیات قطعه و زمان تولید ایجاد کرد.

پس از پایان پرینت، قطعات الکترونیکی داخل باکس مونتاژ شدند و محل قرارگیری سنسور، درگاه USB، بردها و نشانگرهای LED مورد بررسی قرار گرفت. ابعاد دقیق طراحی باعث شد اجزا بدون لقی یا فشار اضافه در جای خود قرار بگیرند.

ویژگی‌های طراحی این باکس الکترونیکی

در این پروژه، طراحی تنها به ساخت یک قاب ساده محدود نبود. محل نصب هر قطعه براساس ابعاد واقعی آن در مدل سه‌بعدی مشخص شد و برای مونتاژ، سیم‌کشی و استفاده نهایی محصول نیز فضای مناسب در نظر گرفته شد.

از مهم‌ترین ویژگی‌های این نمونه می‌توان به طراحی اختصاصی متناسب با قطعات الکترونیکی، جای‌گذاری دقیق سنسور اثر انگشت، دسترسی مستقیم به درگاه USB، شیارهای مخصوص نشانگرهای LED، محفظه داخلی مناسب برای بردها و سیم‌کشی و درپوش چفتی بدون پیچ اشاره کرد.

نتیجه نهایی پروژه

نتیجه این پروژه، یک باکس الکترونیکی سبک، مقاوم، قابل‌حمل و کاملاً اختصاصی است که تمام اجزای پروژه را در قالب یک محصول منظم و یکپارچه در خود جای می‌دهد.

پرینت سه‌بعدی این امکان را فراهم کرد که بدنه دقیقاً براساس ابعاد و نیازهای پروژه طراحی شود؛ بدون اینکه محدودیت‌های باکس‌های آماده مانع جانمایی مناسب قطعات شوند. این روش برای ساخت نمونه اولیه، پروژه‌های دانشجویی، تجهیزات آزمایشگاهی، دستگاه‌های هوشمند، کنترلرها، سنسورها و محصولات الکترونیکی سفارشی کاربرد زیادی دارد.

در دیجی‌ساز امکان طراحی سه‌بعدی و ساخت باکس الکترونیکی اختصاصی براساس برد، سنسور، نمایشگر، کلید، کانکتور و سایر اجزای پروژه وجود دارد. طراحی می‌تواند از روی قطعات واقعی، اندازه‌گذاری‌های ارائه‌شده یا فایل‌های فنی انجام شود و پس از تأیید، نمونه نهایی با پرینت سه‌بعدی تولید شود.
